Mesomere Grenzstukturen von Ortho Nitrobenzol

Question

Aufgabe:

Alle Mesomeren Grenzstrukturen von ortho- Dinitrobenzol zeichen

Problem/Ansatz:

An der anderen ortho position ist schon eine negative Ladung,

Finde kaum grenzstrukturen, weil ich davon ausgehe das die obere Nitrogruppe ein H trägt, da an diesem C keine positive Ladung steht, die da stehen müsste, wenn die negative Ladung die Doppelbindung wäre, die rausgeklappt ist oder?

Wie viele Grenzstrukturen gibt es und wie sehen sie aus?

Danke schonmal

Answer 1

Frohen und gesegneten 3. Advent,

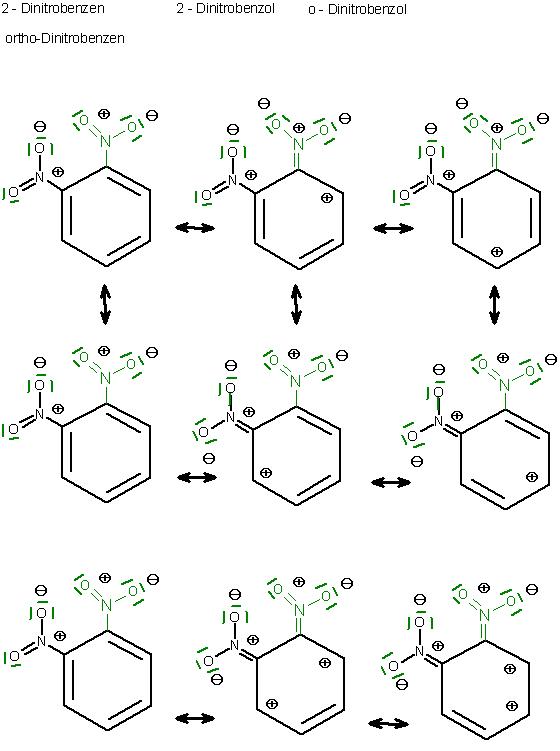

Ich habe nicht alle Grenzformeln zeichnen können, aber die meisten.

Den Benzenring skizzierte ich zur Übersicht stark vergrößert. die Proportionen , die Größenverhältnisse von Benzenring und Nitro-Gruppe sind unrealistisch.

Text erkannt:

2 - Dinitroberzen
2 - Dinitrobenzol
o - Dinitroberzol
ortho-Dinitrobenzen

LG , chemweazle
